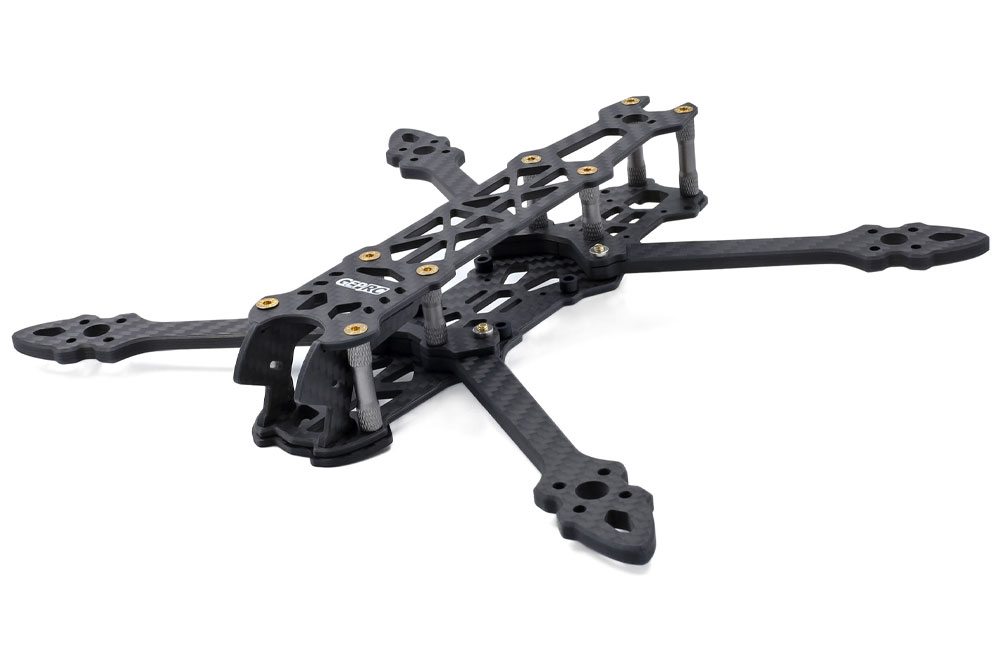

TELAIO - FRAME

Nel 99% dei casi nella costruzione di un drone si parte dalla scelte del telaio.

Il telaio farà da guida nella scelta dei prossimi componenti come motori, eliche, dimensione batteria, etc.

Attualmente la dimensione del telaio più utilizzata in assolute è 5" (pollici) che ha una dimensione di circa 210cm/235cm.
Quanto parliamo della dimensione di un drone in cm si intende la distanza in diagonale tra i motori (l'interrasse).

Sono anche usati i telai da 3"/3,5" per droni più piccoli e telai da 7" per droni "Long Range", le misure meno usate sono 4" e 6".

Nella categoria TELAI - FRAME puoi trovare il telaio adatto alle tue esigenze.

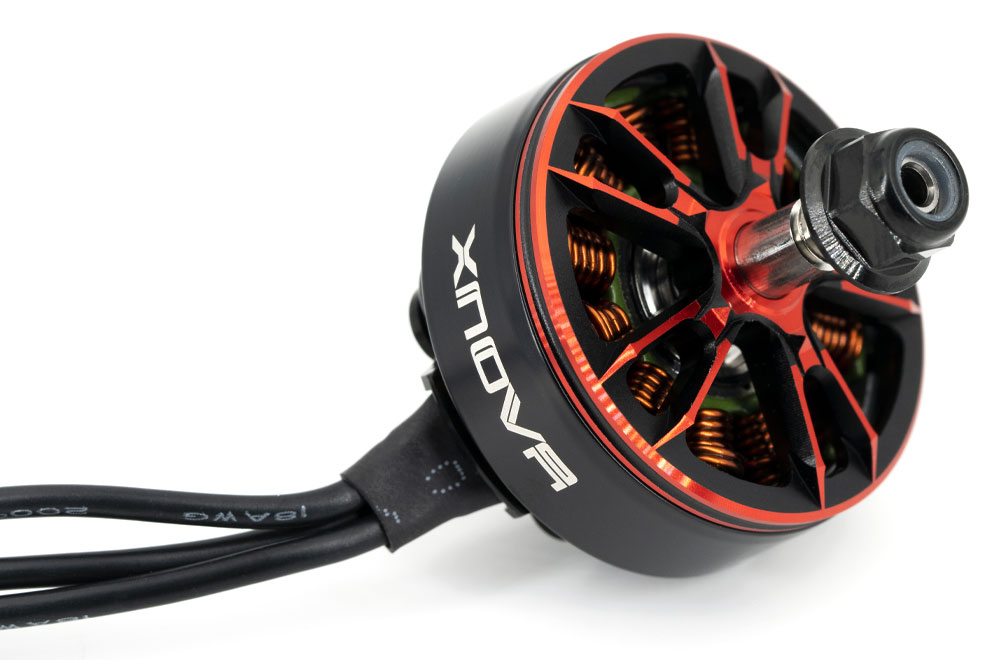

MOTORI

I motori hanno un ruolo fondamentale nella configurazione in quanto stabiliscono il comportamento finale del nostro drone.

Come primo accorgimento sono le dimensioni di montaggi che devono coincidere con il telaio scelto, di solito 9mm e 12mm sono per telai da 2" a 3,5", mentre 16mm e 19mm sono per telai da 5" a 7" tuttavia non è uno standard.
Il secondo parametro sono i KV, non entrando tanto nel tecnico in linea di massima KV più bassi offrono più spinta e meno consumo tuttavia il drone sarà più lento mentre con i KV più alti il drone sarà molto agile ma con una spinta inferiore e un consumo maggiore.
Usando come esempio un telaio da 5" di solito per droni "Long range" vengono usati motori con KV tra 1100 e 2100KV, per uso FreeStyle 2100KV e 2400KV mentre per uso gara FPV 2300 e 2700KV.
Prestare attenzione anche alla tensione di alimentazione e (A) di consumo.

Nella categoria MOTORI trovi i motori adatti alla tua configurazione.

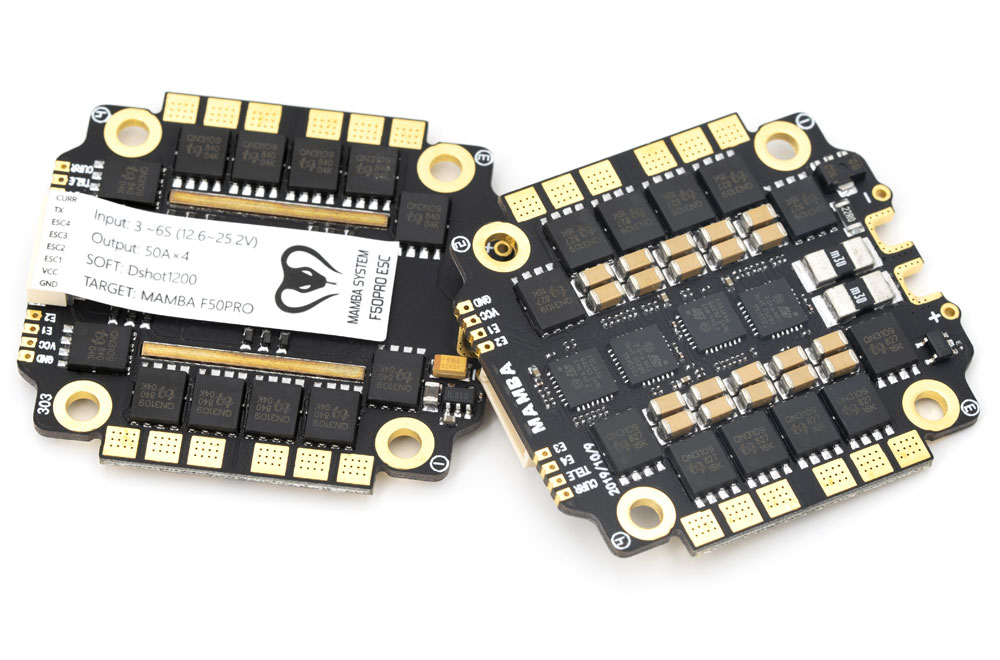

ESC - REGOLATORE DI VELOCITÀ

Nella selezione del regolatore di velocità dobbiamo prestare attenzione alla corrente continua supportata e alla tensione di alimentazione supportata.

L'ESC viene selezionato in base al consumo dei motori, se per esempio i motori da noi selezionati hanno un consumo massimo di 40A questo ci indica che l'ESC deve supportare una corrente continua uguale o maggiore ai 40A di consumo del motore.

Prestare attenzione anche alle dimensioni di montaggio del ESC in base al telaio selezionato, (20x20mm o 30x30mm).

Seleziona l'ESC adatto nella categoria ESC.

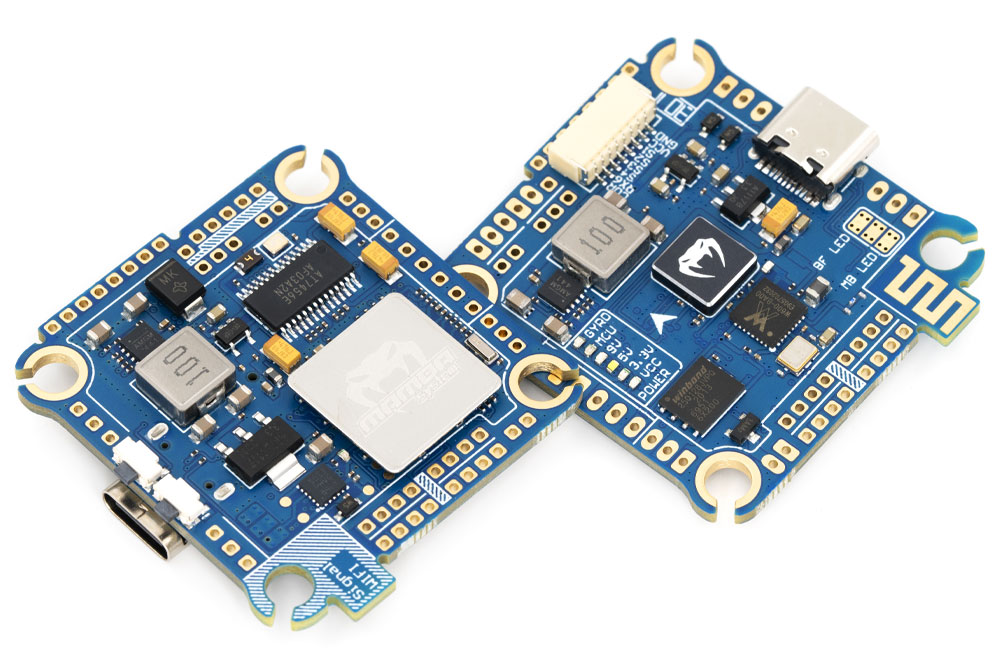

FC - CONTROLLER DI VOLO

Il controller di volo è fondamentale nella configurazione in quanto una "scheda madre" che fa comunicare tutte le periferiche tra di loro.

Indipendentemente dal tipo di MCU montato che può essere F405, F411, F722, H743, etc il FC di ultima generazione è dotato anche di Giroscopio, OSD, BEC, Uscita buzzer, uscita LED e alcuni sono dotati anche di  Magnetotermico, Barometro e connessione Bluetooth.

Prestare attenzione a quante prese UART ha il FC perché questo ci permette di aggiungere più periferiche sempre se necessarie.

Scegli il tuo controller di volo nella categoria Flight Controller.

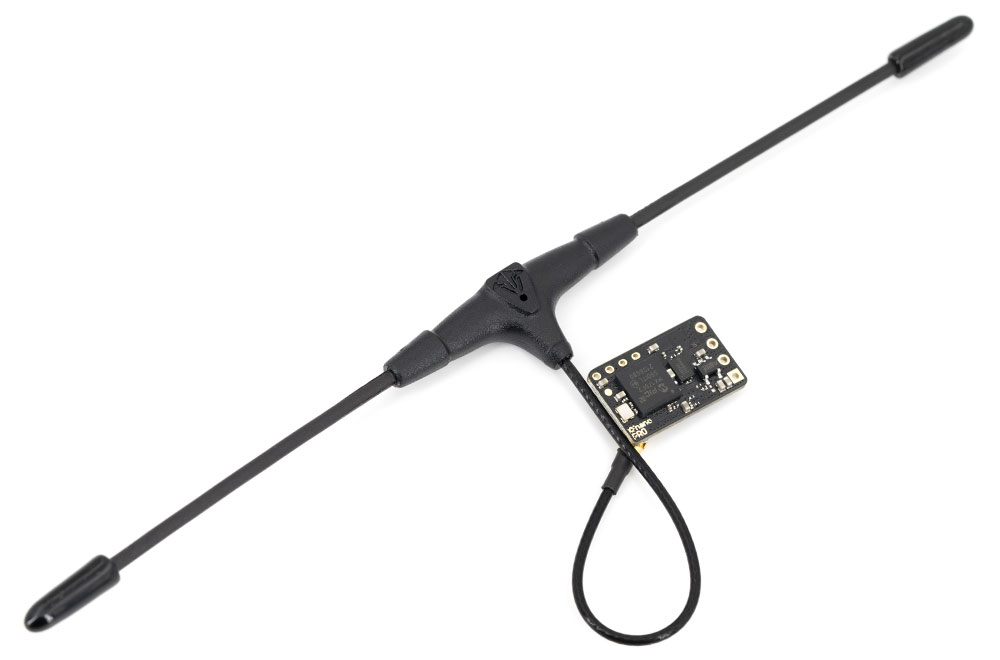

RICEVENTE RADIO

La scelta della ricevente radio è molto facile e deve essere scelta in base al radiocomando che si possiede o si desidera acquistare.

Si deve prestare attenzione alla frequenza di funzionamento e ai protocolli di comunicazioni supportati.

Trova subito la tua ricevente nella categoria RICEVENTI RADIO usando i filtri per una selezione più facile e rapida.

Nella categoria RADIOCOMANDI puoi scegliere il radiocomando adatto alle tue esigenze.

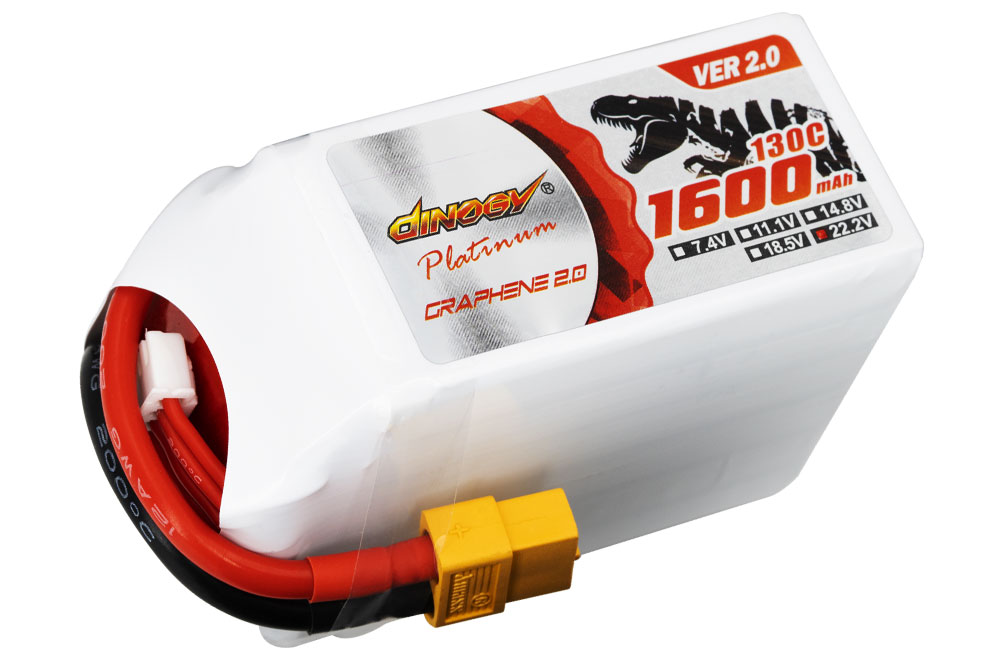

BATTERIA

Avendo selezionati prima i motori e l'ESC di conseguenza sappiamo già la tensione supportata dalla nostra configurazione.
Avendo indicato prima un esempio per un drone da 5" di solito si usano batterie 4S e 6S, se i nostri motori e l'ESC supportano alimentazione 6S allora possiamo usare anche una 4S ma non il contrario.

Da tenere in considerazione che le batterie LiPo necessitano di un caricatore adatto che puoi trovare nella categoria CARICA BATTERIE.
Mentre nella categoria BATTERIE trovi la batteria adatta usando i filtri per facilitare la tua ricerca.

Per chi è alle prime armi con le batterie LiPo consiglio vivamente di fare una cultura guardando video come questi: VIDEO 1 - VIDEO 2.

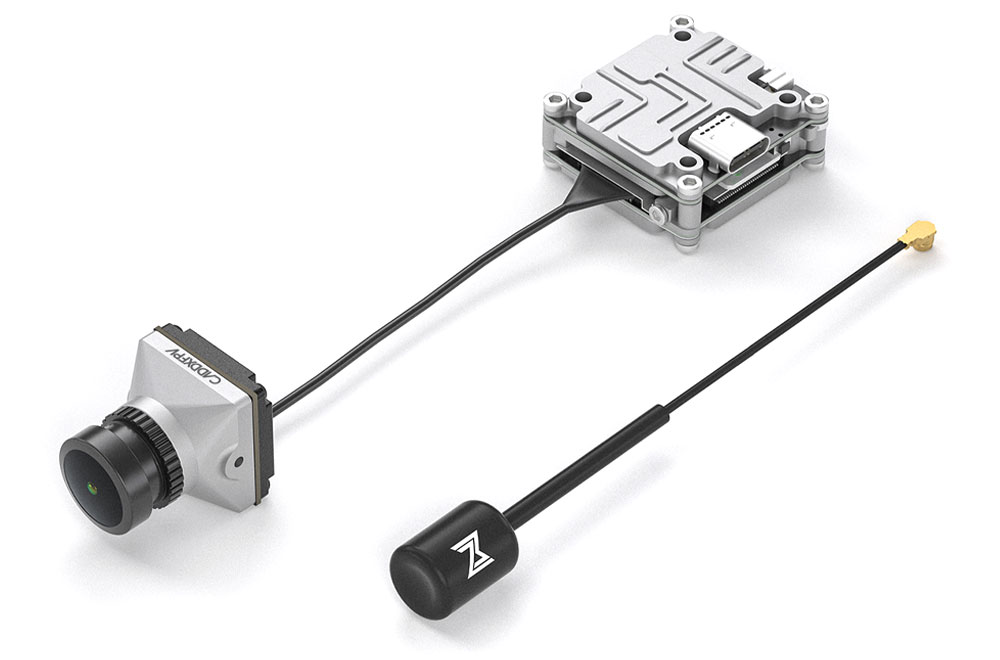

SISTEMA FPV

Attualmente sul mercato troviamo due tipologie di trasmissione video che viene usata per droni FPV, la trasmissione in digitale e in analogico.

Il sistema digitale ha una qualità maggiore rispetto al sistema analogico e di conseguenza è più costoso tuttavia il sistema analogico ha una latenza inferiore e una portata maggiore.

Di solito i sistemi digitali vengono venduti in KIT Camera+VTX+Antenna mentre il sistema analogico siamo noi a comporlo selezionando camera, trasmettitore video e antenna.

Di seguito le categorie:

CAMERE FPV - TRASMETITORI VIDEO (VTX) - ANTENNE - MONITOR-OCCHIALI

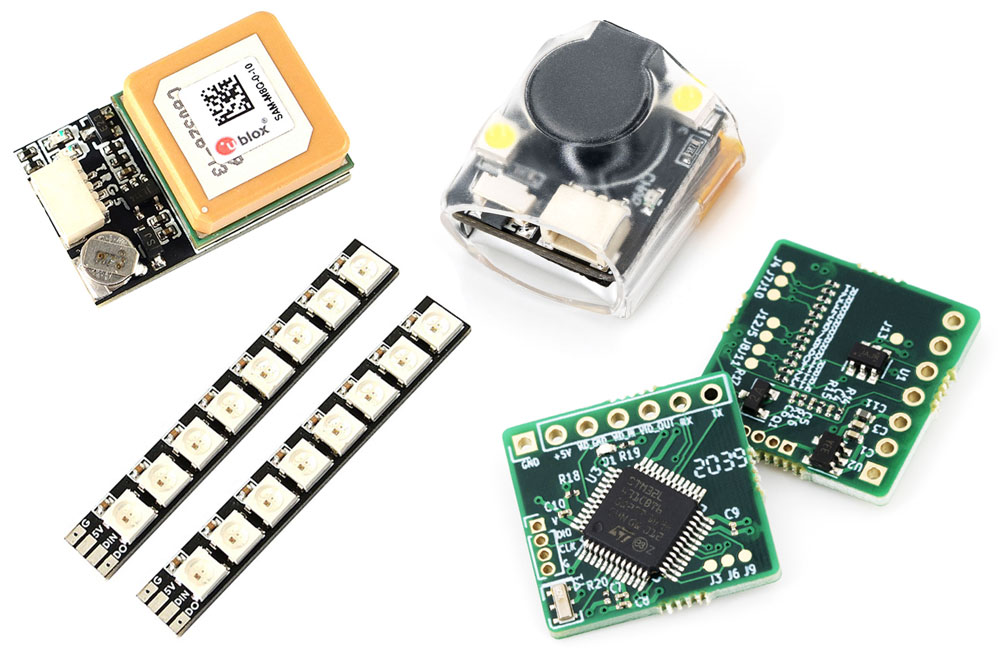

ACCESSORI

Moduli aggiuntivi come GPS, Buzzer, LED, OSD, etc non sono obbligatori per il normale funzionamento del drone tuttavia sono molto comodi e possono offrire un ampio funzionale e un'esperienza di utilizzo migliore.

Per esempio il modulo GPS è obbligatorio se si desidera creare la funzione di "Ritorno a casa" del drone in autonomia mentre il buzzer autoalimentato ti aiuterà a trovare il tuo drone in caso di perdita.

SENSORI-GPS-OSD    /  LED-BUZZER-BEC.

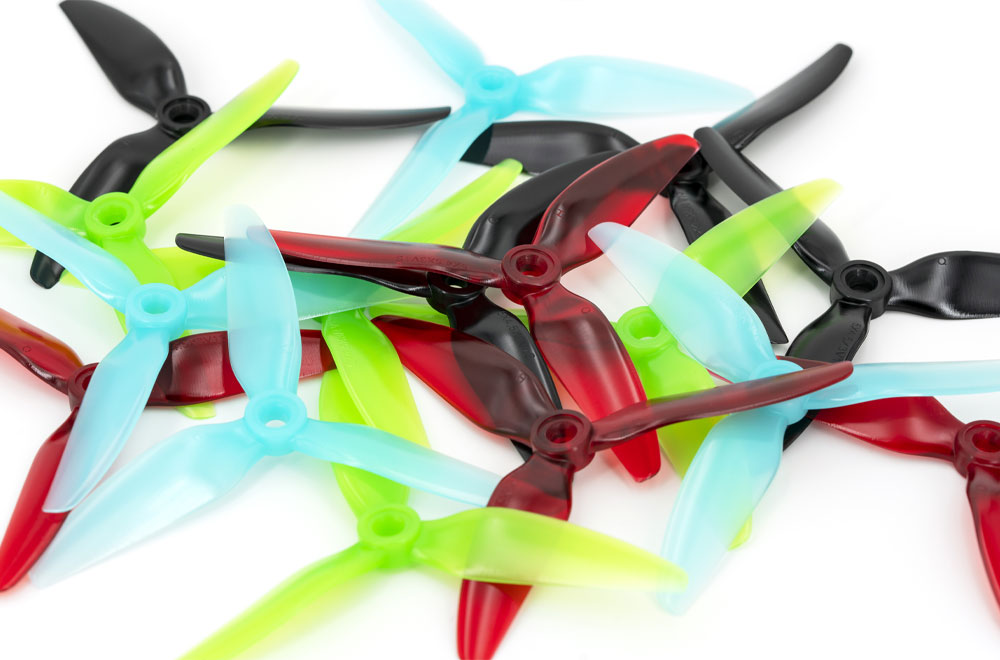

ELICHE

Sei arrivato all'ultimo passaggio ;) alla scelta delle eliche.

Anche se sulle eliche attualmente hai l'imbarazzo della scelta in realtà la scelta è molto facile.

Come primo parametro devi scegliere la dimensione dell'elica e qui non puoi sbagliare in quanto è la dimensione del telaio a indicarti la dimensione, per esempio se il telaio è da 5" di conseguenza monti eliche da 5".

Il secondo parametro è il passo dell'elica e qui in linea di massima scegliendo un passo maggiore il drone "spinge" di più ma hai anche un consumo elevato mentre con un passo inferiore hai più autonomia ma meno prestazioni.

Sceglie le eliche giuste nella categoria ELICHE usando i filtri di ricerca.

Buon divertimento ;)
