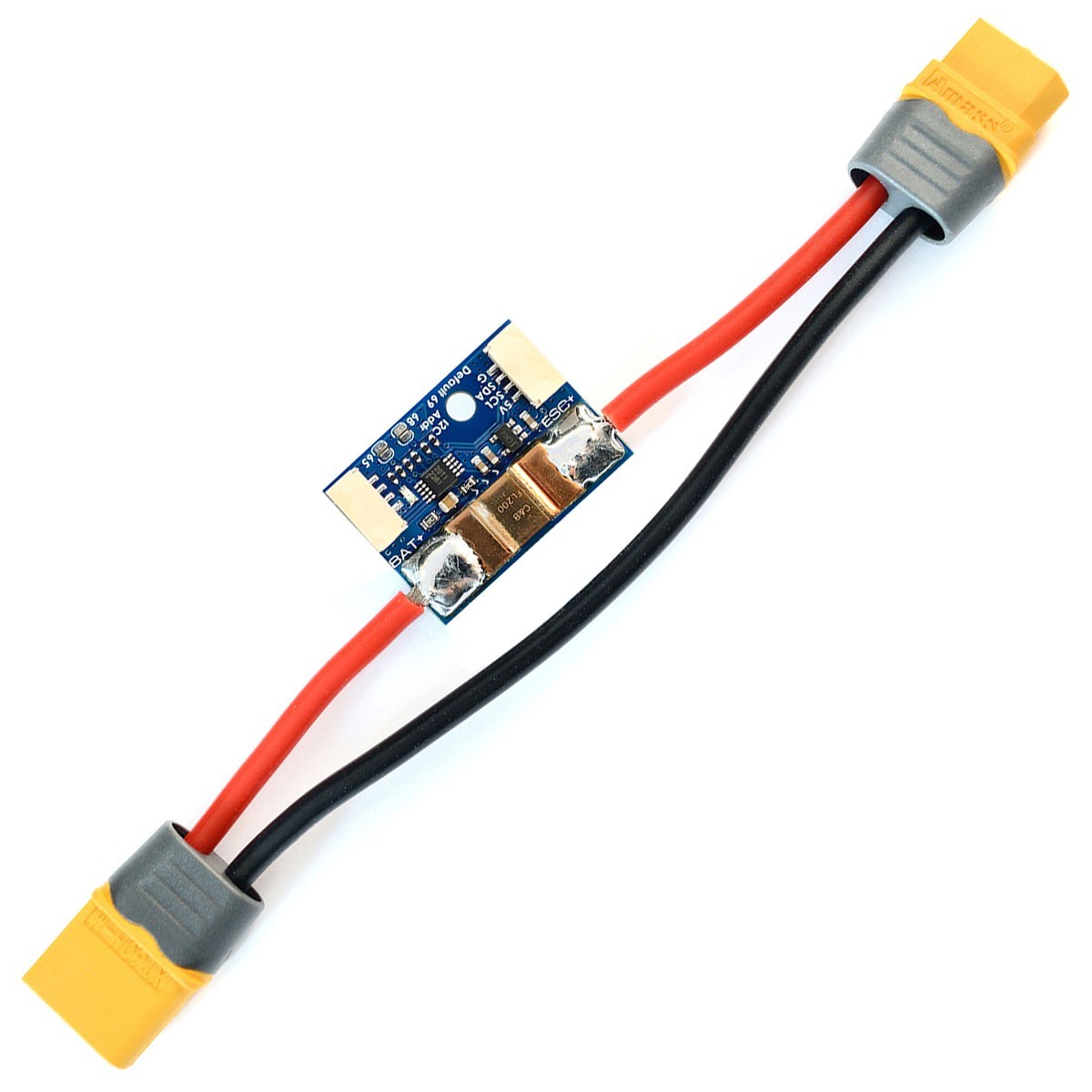

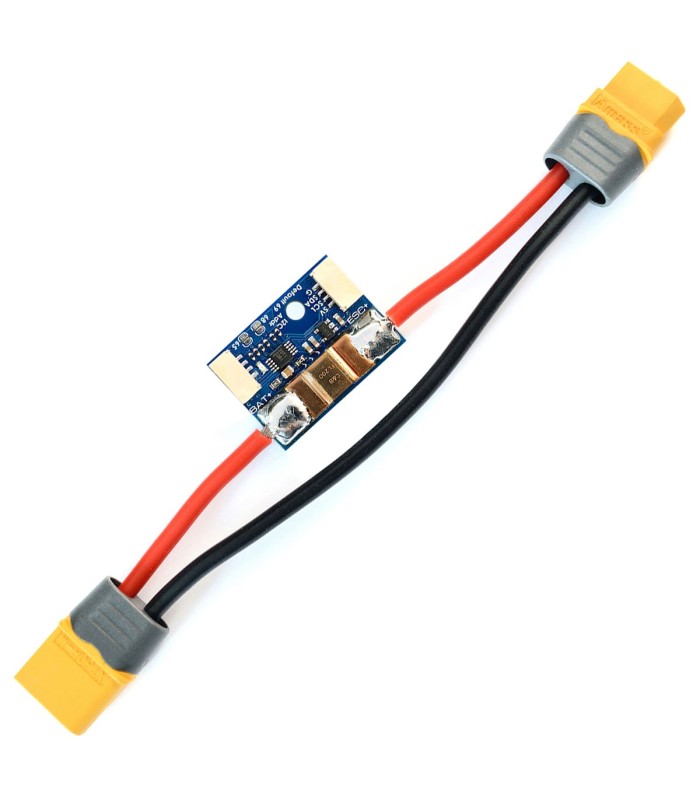

Matek I2C-INA-BM - Ultra-Precise I2C Power Monitor

Matek I2C-INA-BM è un monitor di potenza digitale ultra-preciso basato su TI INA228.
La resistenza di questo percorso conduttivo è di 200 μΩ tipica, garantendo una bassa perdita di potenza nell'applicazione.
Supporta 3x I2C-INA-BM su un bus I2C in parallelo.
Nessuna calibrazione richiesta, il Flight controller con ArduPilot fw può facilmente ottenere letture accurate di corrente e tensione del bus tramite bus I2C.

INA228 85-V, 20-Bit, IC di monitoraggio della potenza ultra-preciso con interfaccia I2C.
Ingresso di rilevamento della tensione della batteria: 0~85V
Intervallo di rilevamento della corrente: 0~204,8A
Corrente di carico sulla resistenza di rilevamento della corrente: 150A (continua), 204,8A (Burst)
Precisione della tensione: ± 0,1%
Precisione della corrente: ± 2%

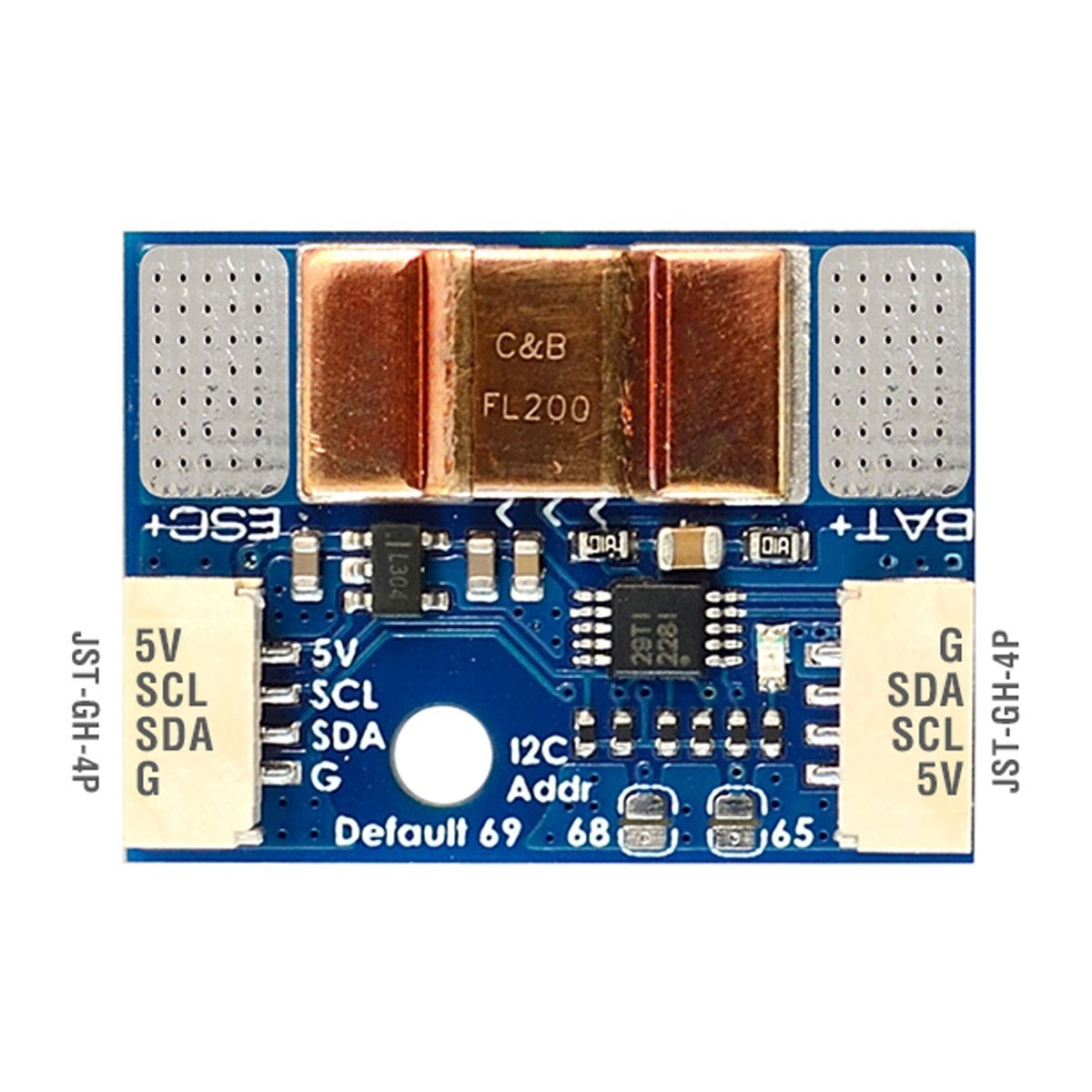

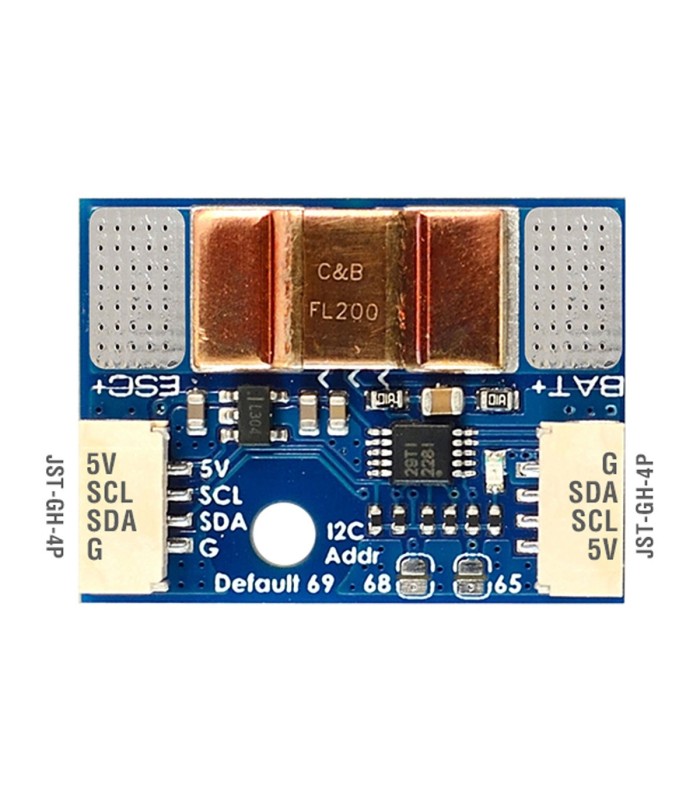

Interfaccia: I2C (indirizzo decimale 69 di default, opzioni 68 e 65)
Alimentazione per scheda I2C-INA-BM: 4~9V @5V pad/pin
Consumo energetico: 1mA
LED rosso, indicatore 3,3V

Temperature di esercizio: -40~85 °C

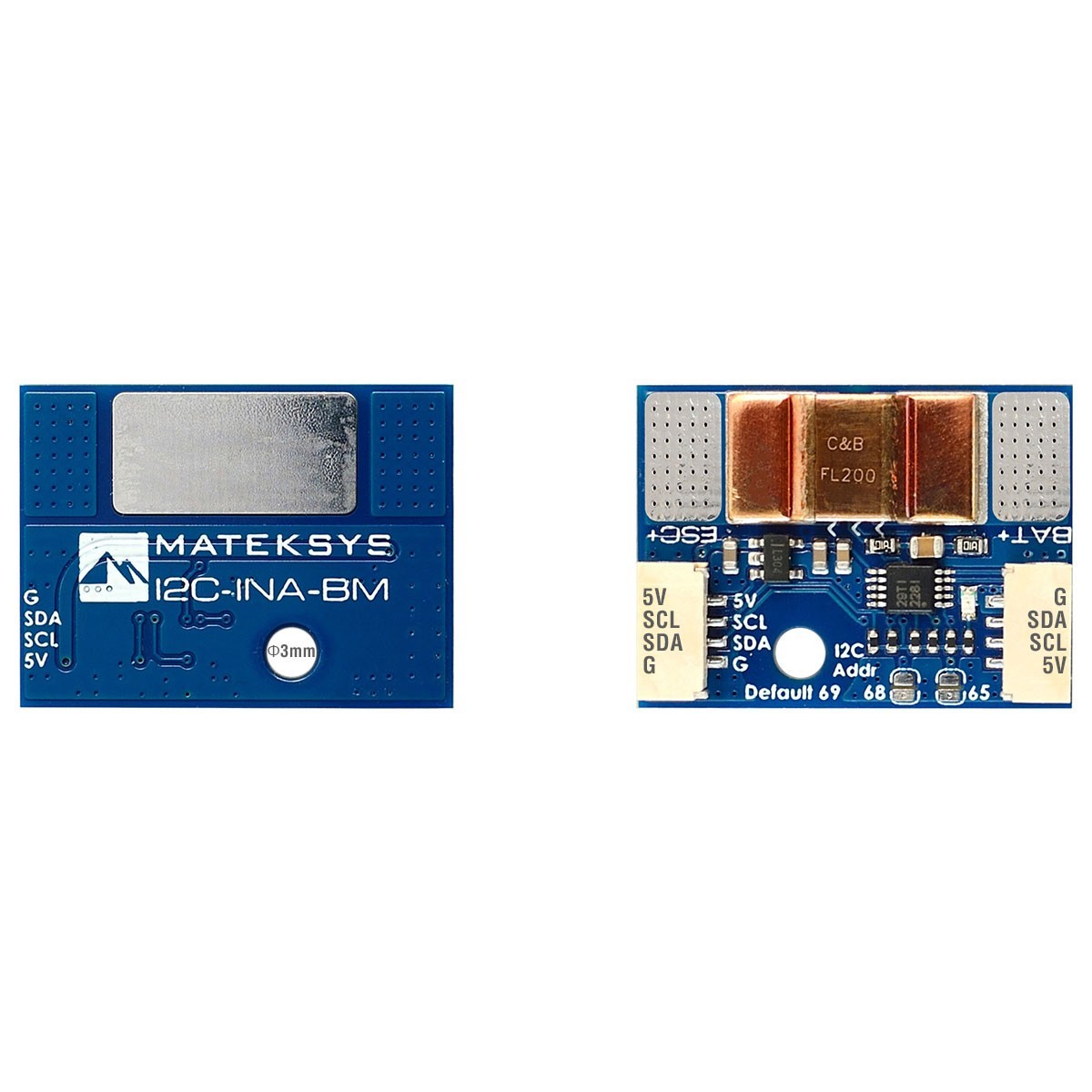

Dimensioni / Peso: 27 mm x 20 mm x 6 mm / 4 g

Clicca QUI per visualizzare la scheda tecnica completa e scaricare il Firmware.
